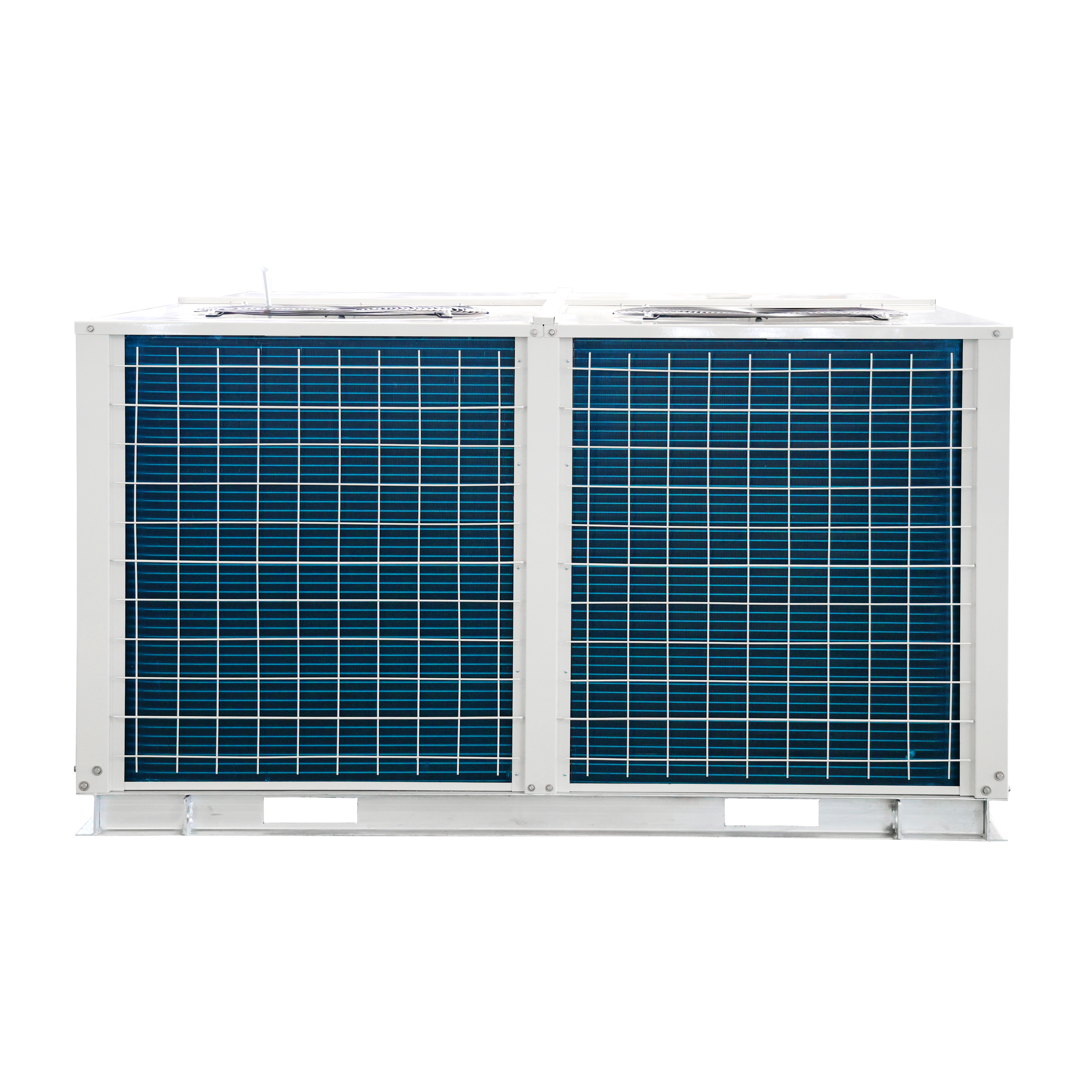

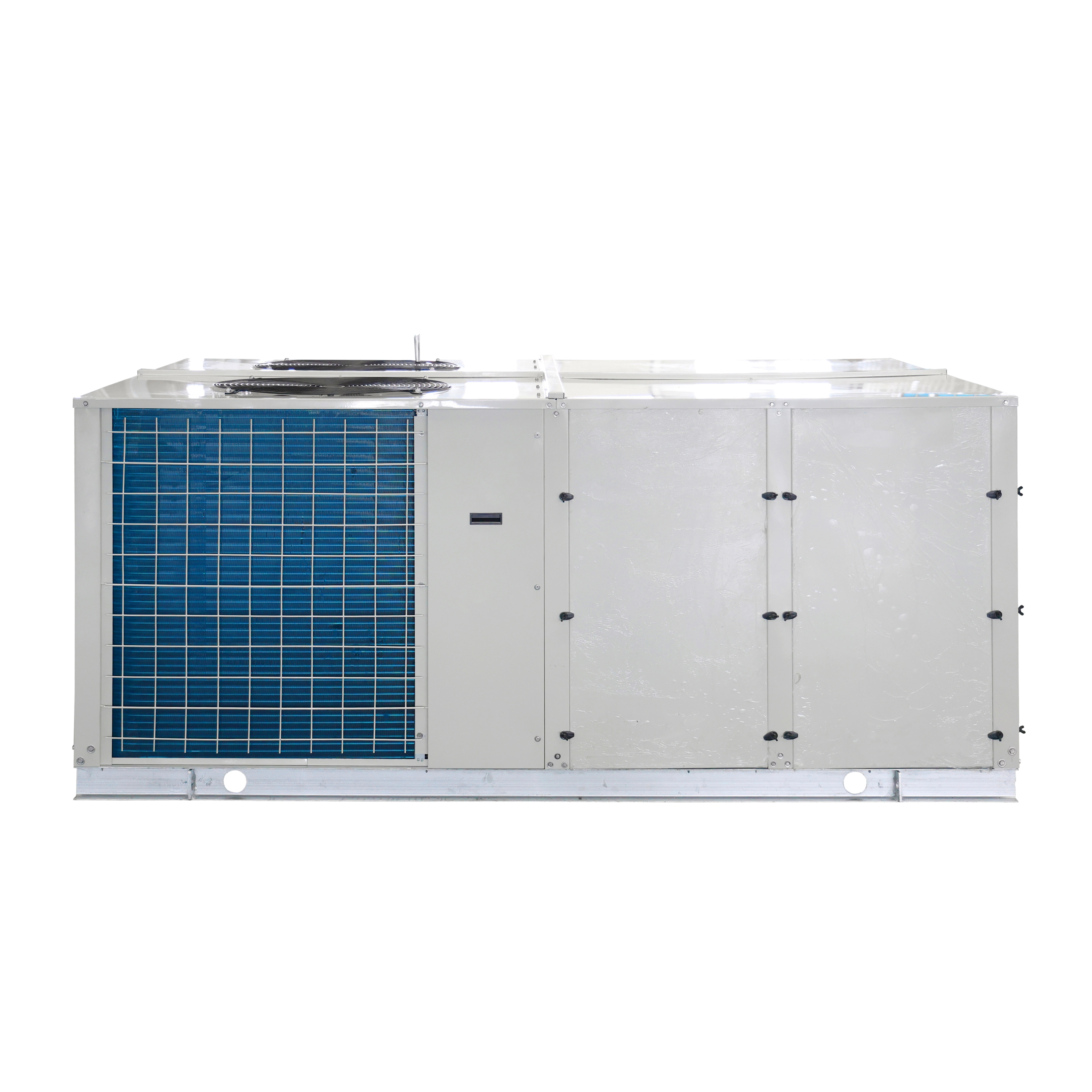

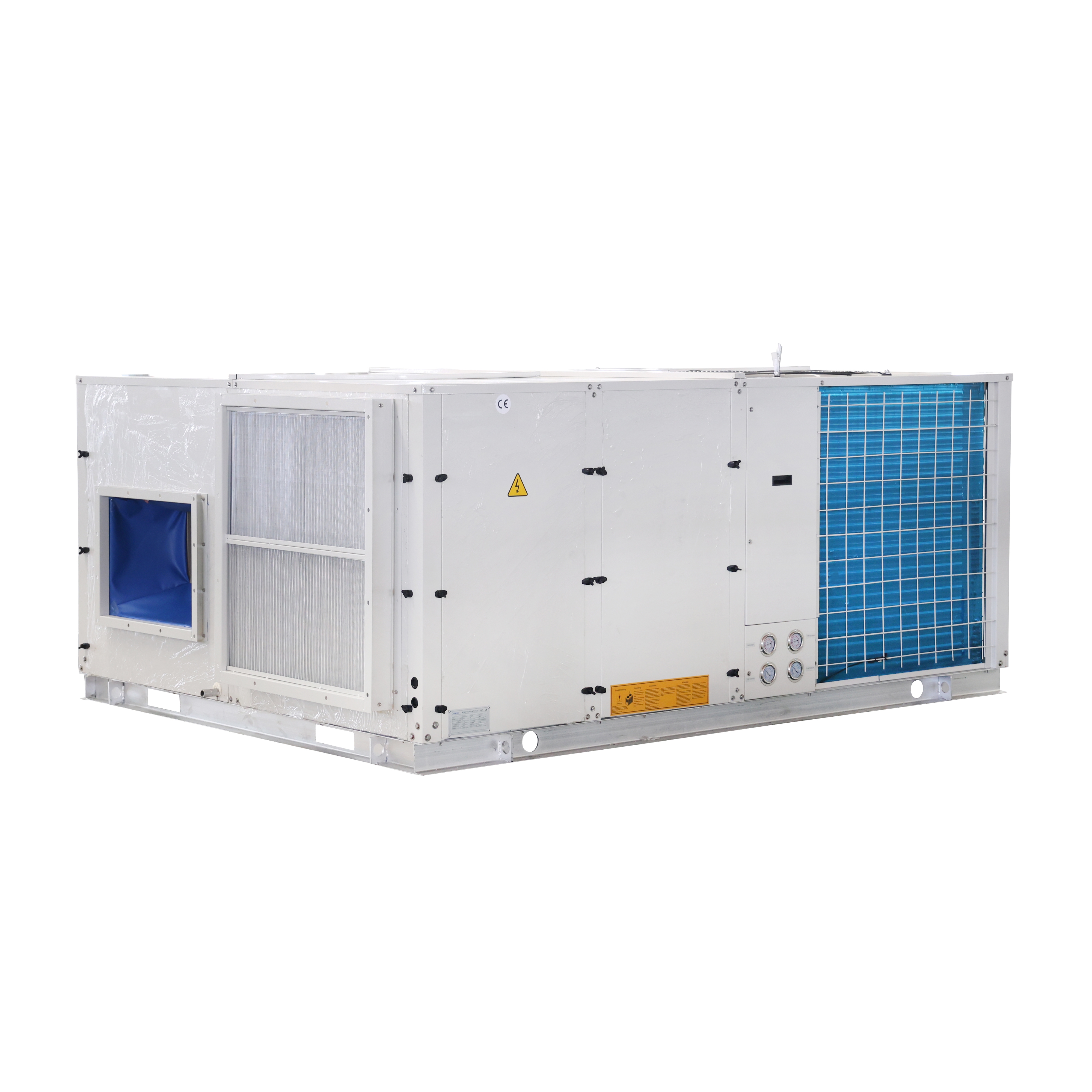

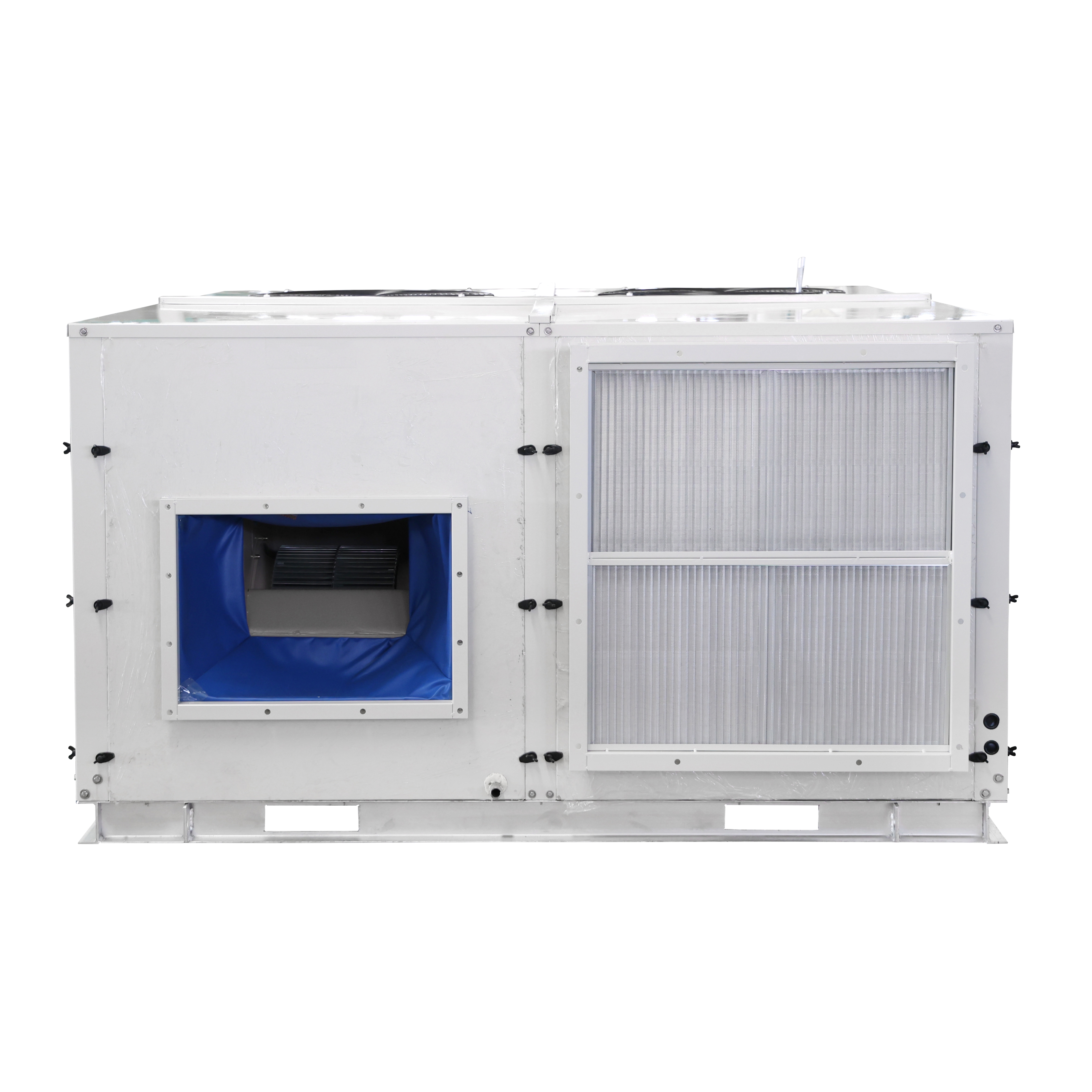

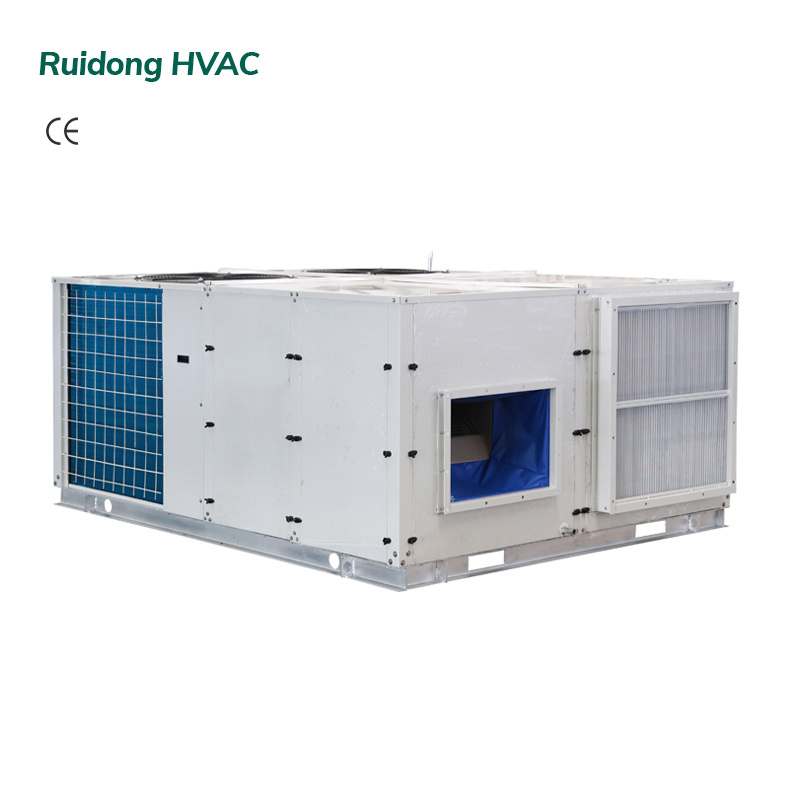

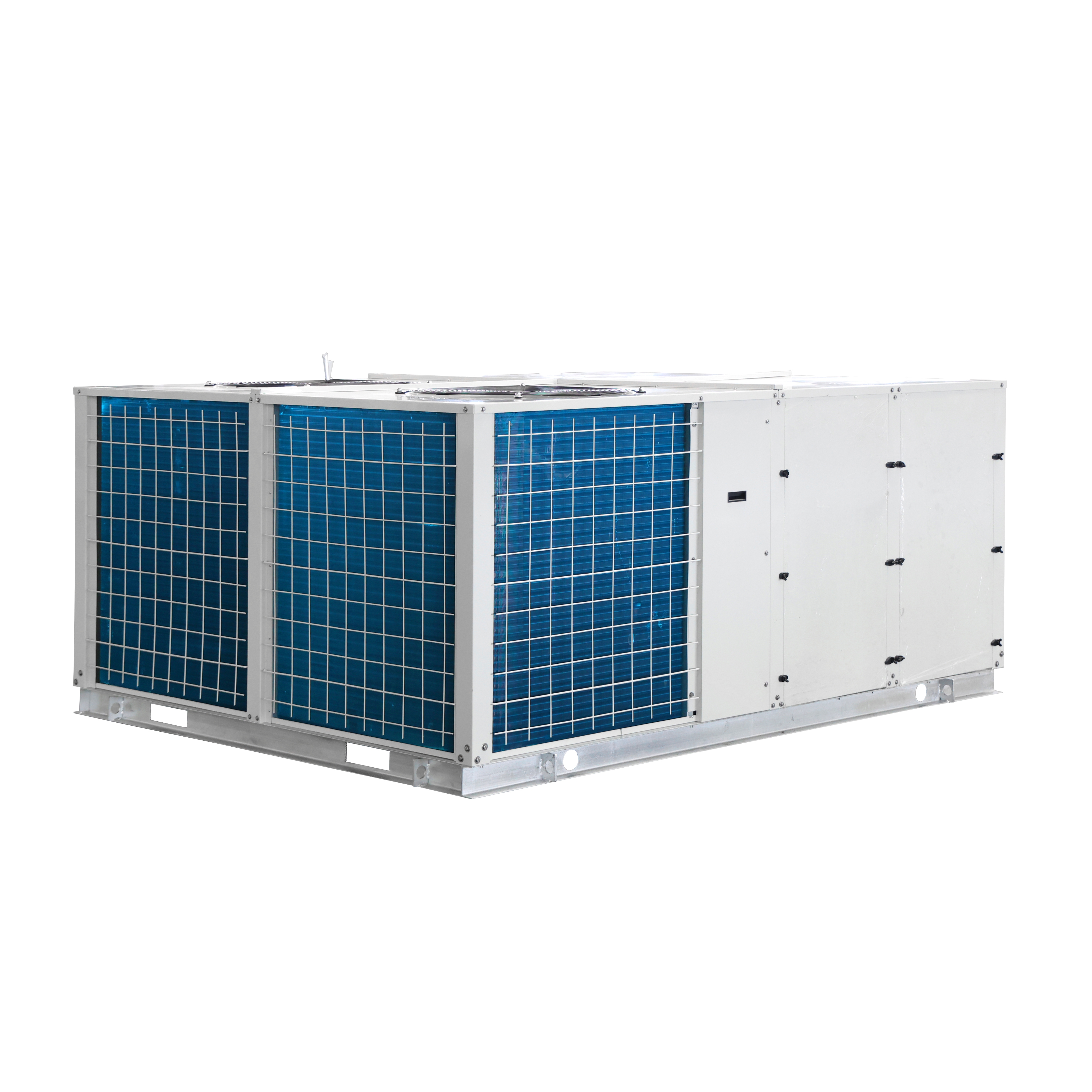

屋顶成套装置是专门为满足商业应用而开发的，并且设计用于灵活、方便的安装。
除了浅色外，平顶和紧凑的设计在安装在视线范围内时呈现出美观和整洁的外观。耐用的粉末涂层金属板和耐腐蚀的固定装置使该装置非常适合恶劣的气候。
1. 冷凝器风扇和电机
› 锋利的边缘风扇叶片曲率可减少振动和压力损失
› 大直径风扇安静提供高风量
› 电子换向 (EC) 电机
› 风扇速度根据操作进行调节
模式（冷或热）和热交换器温度。
2. 冷凝器和蒸发器
冷凝器和蒸发器盘管由无缝内槽铜管制成，机械粘合到铝翅片上，以确保最佳的传热效果。所有线圈均经过压力测试，并进一步用氦气进行泄漏测试。为了提高耐腐蚀性，标配了亲水性金翅片。
3. 外壳/结构
外壳由镀锌钢板制成。它经过静电粉末涂层进一步处理，然后经过烘烤，以提供耐候饰面，以适应恶劣的气候。螺钉还经过镀锌处理，以提高产品的耐用性。
4. 蒸发器风机和驱动器
蒸发器风扇采用皮带驱动、双宽度双入口 (DWDI) 离心式前弯风扇。这种配置与工厂安装的可变节距滑轮 (VPP) 使该装置能够满足各种气流和外部静压。
5. 压缩机
机组所使用的压缩机为全密封涡旋式压缩机。所有压缩机均配有内部过载保护。
6. 扩展装置
为了精确控制制冷剂流量，该装置配备了电动膨胀阀 (EEV)。
一体化屋顶供暖制冷机组是为商场、电影院、车间、体育场馆、机场、学校等商业建筑的集中供冷供暖而设计生产的。这些单元采用特殊设计，具有不同的功能部分，可以应对温度和湿度要求严格的场所的挑战。

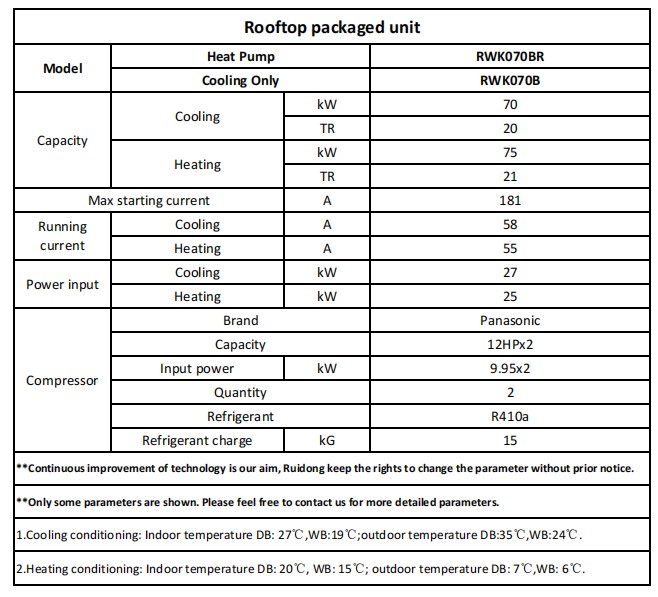

| 屋顶配套单元 1 | |||||||
| 模型 | RWK18 | RWK28 | RWK35 | RWK50 | RWK70 | ||
| 容量 | 冷却 | 千瓦 | 18 | 27.5 | 35.6 | 50 | 70 |
| TR | 5 | 8 | 10 | 14 | 20 | ||
| 加热 | 千瓦 | 18.2 | 28.3 | 38 | 54 | 75 | |
| TR | 5 | 8 | 11 | 15 | 21 | ||
| 最大启动电流 | A | 35 | 50 | 76 | 168 | 181 | |
| 冷却运行电流 | 12 | 17 | 26 | 36 | 58 | ||
| 加热时运行电流 | 12 | 17 | 24 | 34 | 55 | ||
| 力量 | 冷却 | 千瓦 | 6.23 | 9.45 | 12 | 20 | 27 |
| 加热 | 千瓦 | 6.25 | 9.45 | 11 | 18 | 25 | |
| 压缩机 | 品牌 | 松下 | 松下 | 松下 | 松下 | 松下 | |
| 数量 | 1 | 1 | 1 | 2 | 2 | ||
| 制冷剂 | R410a | R410a | R410a | R410a | R410a | ||
| 制冷剂充注量 | 公斤 | 4.5 | 6 | 6.5 | 12.8 | 17 | |
| 冷凝器 | 线圈 | 带亲水涂层 0.11 毫米铝翅片的铜管（12 翅片/英寸） | 带亲水涂层 0.11 毫米铝翅片的铜管（12 翅片/英寸） | 带亲水涂层 0.11 毫米铝翅片的铜管（12 翅片/英寸） | 带亲水涂层 0.11 毫米铝翅片的铜管（12 翅片/英寸） | 带亲水涂层 0.11 毫米铝翅片的铜管（12 翅片/英寸） | |
| 铜管类型 | 7mm内螺纹 | 7mm内螺纹 | 7mm内螺纹 | 7mm内螺纹 | 7mm内螺纹 | ||
| 风扇类型 | 轴向 | 轴向 | 轴向 | 轴向 | 轴向 | ||
| 风扇驱动 | 直接驱动 | 直接驱动 | 直接驱动 | 直接驱动 | 直接驱动 | ||
| 电机数量 | 1 | 1 | 1 | 1 | 2 | ||
| 转速 | 710 | 710 | 930 | 930 | 930 | ||
| 电机输入功率 | 千瓦 | 0.37 | 0.55 | 1.1 | 1.5 | 1.5 | |
| 蒸发器 | 线圈 | 4 排铜管，带亲水涂层 0.11 毫米铝翅片（12 翅片/英寸） | 4 排铜管，带亲水涂层 0.11 毫米铝翅片（12 翅片/英寸） | 4 排铜管，带亲水涂层 0.11 毫米铝翅片（12 翅片/英寸） | 4 排铜管，带亲水涂层 0.11 毫米铝翅片（12 翅片/英寸） | 4 排铜管，带亲水涂层 0.11 毫米铝翅片（12 翅片/英寸） | |
| 铜管类型 | 7mm内螺纹 | 7mm内螺纹 | 7mm内螺纹 | 7mm内螺纹 | 7mm内螺纹 | ||
| 风扇类型 | 离心式 | 离心式 | 离心式 | 离心式 | 离心式 | ||
| 蒸发器风扇驱动 | 直接驱动 | 直接驱动 | 直接驱动 | 直接驱动 | 直接驱动 | ||
| 转速 | 960转/分 | 1400转/分 | 1400转/分 | 950转/分 | 960转/分 | ||
| 电机输入功率 | 千瓦 | 0.8 | 1.1 | 2.2 | 2.2 | 5.5 | |
| 空气流量 | 立方米/小时 | 3400 | 5200 | 6000 | 8000 | 12500 | |
| cfm | 2000 | 3050 | 3500 | 4700 | 7350 | ||
| 外部静压 | 帕 | 100 | 150 | 250 | 250 | 300 | |
| 英寸水柱 | 0.4 | 0.6 | 1 | 1 | 1.2 | ||
| 镀锌厚度 | 微米 | 80 | 80 | 80 | 80 | 80 | |
| 油漆厚度 | 微米 | 60 | 60 | 60 | 60 | 60 | |
| 过滤材料 | 铝G3 | 铝G3 | 铝G3 | 铝G3 | 铝G3 | ||
| 噪音 | 分贝(A) | 70 | 72 | 72 | 72 | 74 | |
| 系统压力控制 | 高/低压开关 | 高/低压开关 | 高/低压开关 | 高/低压开关 | 高/低压开关 | ||
| 方面 | L | 毫米 | 1860 | 2010 | 2010 | 2010 | 2930 |
| W | 毫米 | 965 | 1165 | 1158 | 1158 | 2150 | |
| H | 毫米 | 1050 | 1155 | 1155 | 1155 | 1230 | |
| 重量 | 公斤 | 280 | 320 | 384 | 600 | 800 | |
| 不断改进技术是我们的宗旨，瑞东保留更改参数的权利，恕不另行通知 | |||||||
| 冷却条件：室外：35℃，室内：27℃/19℃(DB/WB) | |||||||
