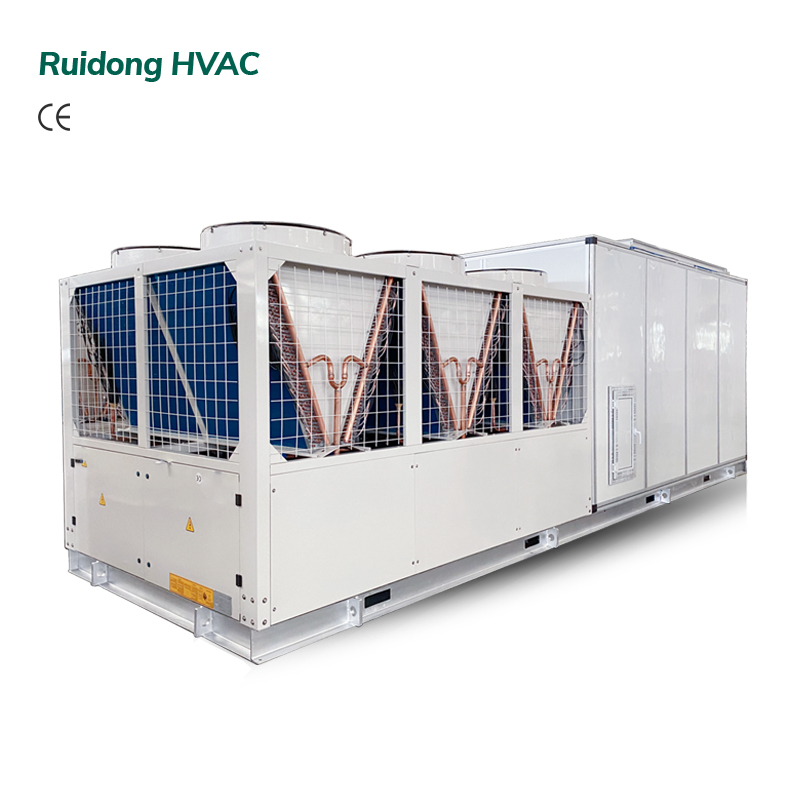

商用中央空调屋顶机组

|

 产品描述

屋顶整机有自己的冷风源，比集中空调系统简单。它不需要焊接或保温管道，从而节省了施工费用。该装置放置在屋顶或室外开放区域，因此无需单独的房间，节省空间。该设备包括冷却和空调所需的一切，无需水泵、冷却塔、风机盘管或其他额外设备。

该装置设计有多个系统。根据实际所需的冷却量使用压缩机。当需求较高时，所有压缩机都会被使用。当需求较低时，仅使用一些压缩机。这样，即使设备未满负荷运行，也能平稳运行，并且更加节能。

屋顶机组专为商场、电影院、办公室、机场、学校等商业建筑的集中制冷和供暖而设计和生产。这些单元采用特殊设计，具有不同的功能部分，可以应对温度和湿度要求严格的场所的挑战。

特征：

1、适用范围广：

该系列产品按功能类型分为单冷型和热泵型，按处理方式分为回风型和新风型。适用于大多数舒适场所，可轻松实现制冷、除湿、制热、过滤等功能。

2.冷凝器风扇和电机

› 锋利的边缘风扇叶片曲率可减少振动和压力损失

› 大直径风扇安静提供高风量

› 电子换向 (EC) 电机

› 风扇速度根据操作进行调节

3.冷凝器和蒸发器

冷凝器和蒸发器盘管由无缝内槽铜管制成，机械粘合到铝翅片上，以确保最佳的传热效果。所有线圈均经过压力测试，并进一步用氦气进行泄漏测试。为了提高耐腐蚀性，标配了亲水性金翅片。

3. 基梁

底座梁是固定的，为整个装置提供刚性基础。横梁上有叉车槽和索具孔，方便搬运。它还设计允许安装在屋顶路缘上，屋顶路缘的尺寸应严格按照安装手册进行。

4.技术先进，质量可靠

已通过IS09001质量管理体系认证。从原材料加工到系统集成，每一道工序都经过严格的测试流程，严格执行抽真空、充填、保压测试等气密性测试规范。产品出厂前均完成100%上电调试，确保产品质量可靠、性能符合标准要求。

5、优良的防腐技术

机组框架板表面经过多层防护处理，采用优质钢板为基材，经过三道强化工艺：表面先镀锌，再进行防腐喷涂等多层防护过程措施。这确保了机组在各种气候环境下都能保证出色的保护。

|

 产品包装

|

 数据表

屋顶配套单元 1
模型			RWK18	RWK28	RWK35	RWK50	RWK70
容量	冷却	千瓦	18	27.5	35.6	50	70
		TR	5	8	10	14	20
	加热	千瓦	18.2	28.3	38	54	75
		TR	5	8	11	15	21
最大启动电流		A	35	50	76	168	181
冷却运行电流			12	17	26	36	58
加热运行电流			12	17	24	34	55
力量	冷却	千瓦	6.23	9.45	12	20	27
	加热	千瓦	6.25	9.45	11	18	25
压缩机	品牌		松下	松下	松下	松下	松下
	数量		1	1	1	2	2
	制冷剂		R410a	R410a	R410a	R410a	R410a
	制冷剂充注量	公斤	4.5	6	6.5	12.8	17
冷凝器	线圈		带亲水涂层 0.11 毫米铝翅片的铜管（12 翅片/英寸）
	铜管类型		7mm内螺纹	7mm内螺纹	7mm内螺纹	7mm内螺纹	7mm内螺纹
	风扇类型		轴向	轴向	轴向	轴向	轴向
	风扇驱动		直接驱动	直接驱动	直接驱动	直接驱动	直接驱动
	电机数量		1	1	1	1	2
	转速		710	710	930	930	930
	电机输入功率	千瓦	0.37	0.55	1.1	1.5	1.5
蒸发器	线圈		4 排铜管，带亲水涂层 0.11 毫米铝翅片（12 翅片/英寸）
	铜管类型		7mm内螺纹	7mm内螺纹	7mm内螺纹	7mm内螺纹	7mm内螺纹
	风扇类型		离心式	离心式	离心式	离心式	离心式
	蒸发器风扇驱动		直接驱动	直接驱动	直接驱动	直接驱动	直接驱动
	转速		960转/分	1400转/分	1400转/分	950转/分	960转/分
	电机输入功率	千瓦	0.8	1.1	2.2	2.2	5.5
	空气流量	立方米/小时	3400	5200	6000	8000	12500
		cfm	2000	3050	3500	4700	7350
	外部静压	帕	100	150	250	250	300
		英寸水柱	0.4	0.6	1	1	1.2
镀锌厚度		微米	80	80	80	80	80
油漆厚度		微米	60	60	60	60	60
过滤材料			铝G3
噪音		分贝(A)	70	72	72	72	74
系统压力控制			高/低压开关	高/低压开关	高/低压开关	高/低压开关	高/低压开关
方面	L	毫米	1860	2010	2010	2010	2930
	W	毫米	965	1165	1158	1158	2150
	H	毫米	1050	1155	1155	1155	1230
重量		公斤	280	320	384	600	800
不断改进技术是我们的宗旨，瑞东保留更改参数的权利，恕不另行通知
制冷条件：室外：35℃，室内：27℃/19℃(DB/WB)

屋顶单元2
模型			RWK90	RWK105	RWK140	RWK180	RWK210	RWK260
容量	冷却	千瓦	90	105	140	180	210	260
		TR	26	30	40	51	60	74
	加热	千瓦	96	110	146	188	220	272
		TR	27	31	42	53	63	77
最大启动电流		A	196	211	232	252	266	301
冷却运行电流			64	70	82	110	138	160
加热运行电流			59	65	76	102	130	152
力量	冷却	千瓦	32	33	40	56	70	83
	加热	千瓦	29	30	37	52	65	77
压缩机	品牌		松下	松下	松下	松下	松下	科佩拉姆德
	数量		2	2	4	4	4	4
	制冷剂		R410a	R410a	R410a	R410a	R410a	R410a
	制冷剂充注量	公斤	20	22.5	34	40	45	51
冷凝器	线圈		带亲水涂层 0.11 毫米铝翅片的铜管（12 翅片/英寸）
	铜管类型		7mm内螺纹
	风扇类型		轴向	轴向	轴向	轴向	轴向	轴向
	风扇驱动		直接驱动	直接驱动	直接驱动	直接驱动	直接驱动	直接驱动
	电机数量		2	2	4	4	4	4
	转速		930	930	930	710	930	930
	电机输入功率	千瓦	1.5	3	4.4	4.4	6	8.8
蒸发器	线圈		4 排铜管，带亲水涂层 0.11 毫米铝翅片（12 翅片/英寸）
	铜管类型		7mm内螺纹
	风扇类型		离心式	离心式	离心式	离心式	离心式	离心式
	蒸发器风扇驱动		直接驱动	直接驱动	直接驱动	直接驱动	直接驱动	直接驱动
	转速		960转/分	716转/分	634转/分	757转/分	676转/分	593转/分
	电机输入功率	千瓦	5.5	5.5	5.5	11	15	15
	空气流量	立方米/小时	16000	19000	24000	30000	36000	36000
		cfm	9412	11200	14700	17647	21176	21176
	外部静压	帕	300	300	400	400	500	500
		英寸水柱	1.2	1.2	1.6	1.6	2	2
镀锌厚度		微米	80	80	80	80	80	80
油漆厚度		微米	60	60	60	60	60	60
过滤材料			铝G3	铝G3	铝G3	铝G3	铝G3	铝G3
噪音		分贝(A)	74	75	79	79	79	79
系统压力控制			高/低压开关	高/低压开关	高/低压开关	高/低压开关	高/低压开关	高/低压开关
方面	L	毫米	2960	2960	5130	5130	5130	5130
	W	毫米	2250	2250	2340	2340	2340	2340
	H	毫米	2005	2005	2130	2130	2130	2130
重量		公斤	1280	1300	2750	2800	2850	2900
