空调系统的核心设备是空调系统。它可以根据不同的应用方案进行冷却，加热，加湿和过滤空气，并在各种公共和商业空间中广泛使用。 Ahus主要分为四种类型：天花板安装，喷气式，水平和垂直。 尽管它们的核心功能是一致的，但分类本质上是基于将安装空间与功能要求匹配的基础。
本文档提供了AHU分类，核心配置，操作参数，性能优势和应用程序方案的详细说明，并用作用户选择和应用程序的参考。
1。安装方法

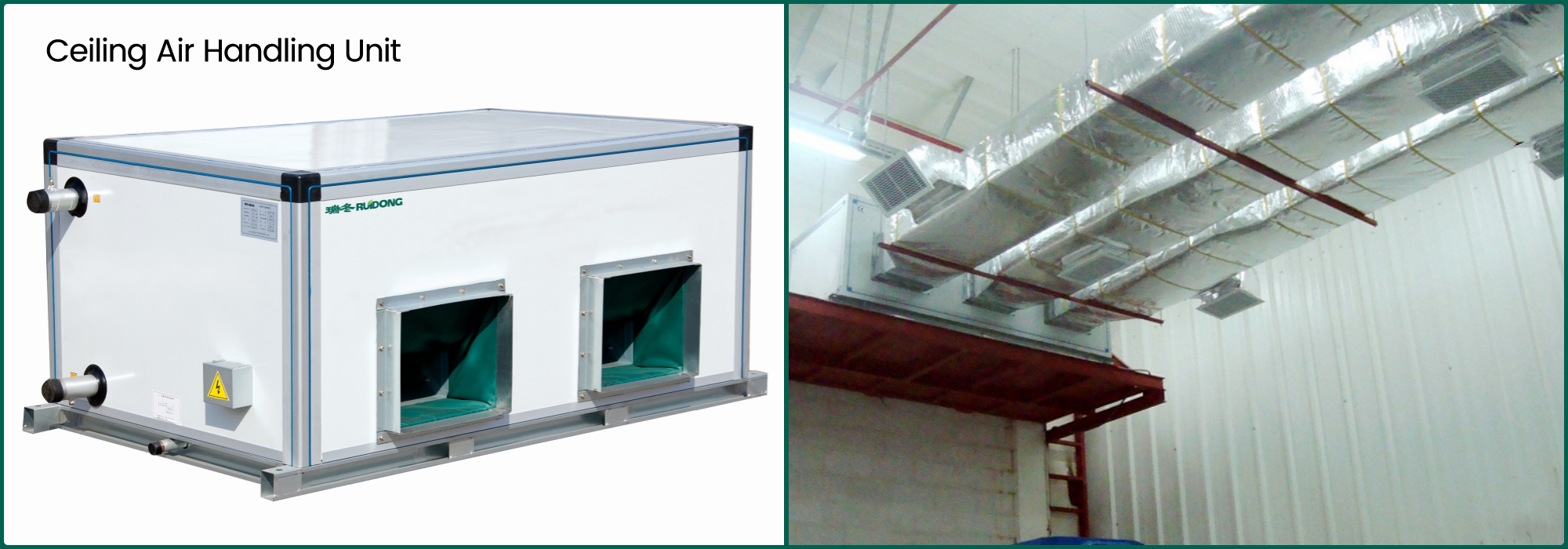

天花板 - 安装空气处理单元采用提升装置设计。它具有紧凑的结构和小尺寸，不占用地板空间，并且只需要使用特殊的吊架括号内固定在建筑天花板内 （确保天花板承载能力至少是单位重量的1.2倍）。
在安装过程中，需要保留足够的维护空间（通常在设备周围为300-500毫米）。天花板内部应通风，以防止操作过程中的热量积聚。单元的入口和出口管需要准确地连接到天花板内的管道系统，以确保气密性并减少空气泄漏。
2。空气供应距离
由于其紧凑的尺寸和中等的风扇功率和压力，空气供应距离通常为7.5米40 。这种类型的单元适用于短距离空气供应，通常与当地的室内空气管或空气扩散器一起使用，以在小区域（例如，小型办公室，会议室，酒店客房）进行精确的空气处理，避免空气阻力增加，能源消耗和由长距离空气供应造成的温度损失。
3。关键优势和应用程序方案
它的主要优点是节省地板空间并提供灵活的安装，尤其适用于有限的地板空间区域。
适用的场景包括酒店客房，小型办公室，医院病房，图书馆阅读室以及其他小型或分散的空气处理区。
1。安装方法

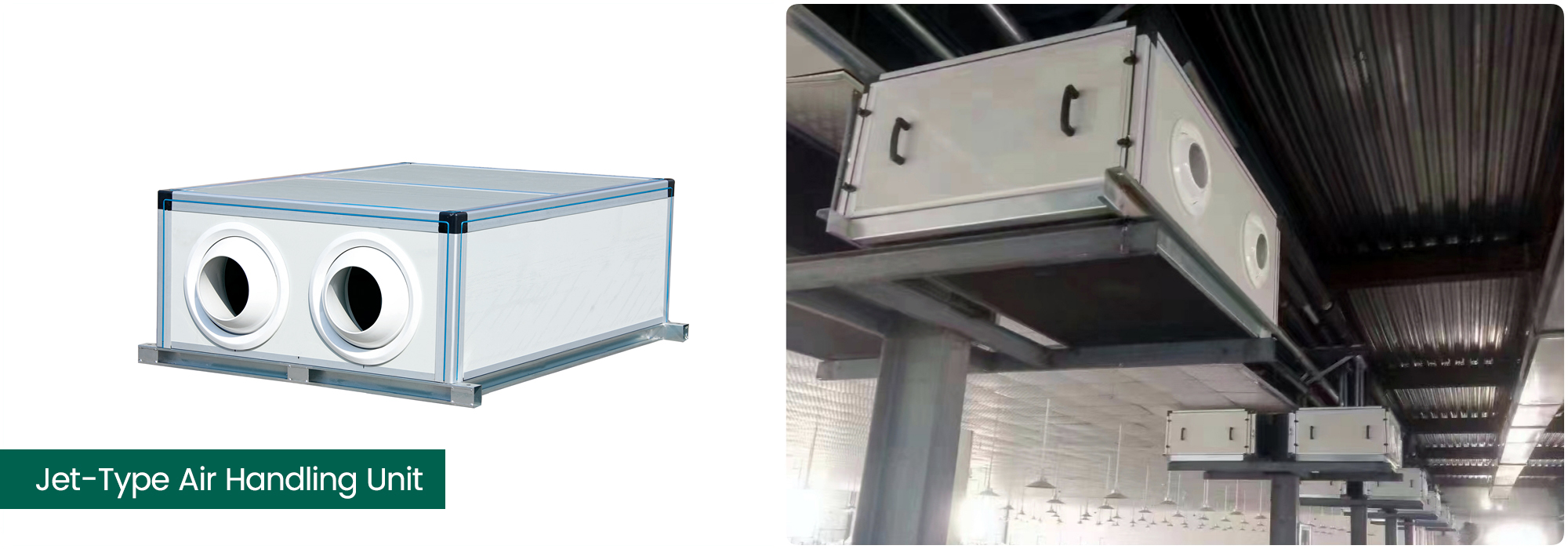

喷气式飞机可以以两种方式安装：天花板和落地。 天花板安装类似于天花板鹰嘴豆，但设备主体配备了特殊的喷气机插座。地板安装形式需要将设备放置在平坦的地板区域（带有阻尼垫，例如橡胶垫，以减少振动），或在地面上方100-200毫米上升高，以便于清洁和维护。
在安装过程中，应注意喷气空气插座的方向。应根据室内空间布局和空气供应要求 （可以实现0-30°角度调节）调整角度 ，以确保喷气空气流可以覆盖目标区域。同时，应将柔性管子用于设备和空气管之间的连接，以减少振动对气管的影响并确保稳定的空气供应。
2。空气供应距离
射流的核心优势是长距离空气供应。使用特殊的喷射气流技术，高压气流产生了一种固定空气阻力的喷气效果，使空气供应距离为20-50米，其中一些大型型号超过60米。这些单元不需要复杂的管道系统，并且可以直接通过喷射喷嘴传递条件空气，从而减少了管道投资和阻力损失。
3。关键优势和应用程序方案
优势包括长空气供应距离，均匀的气流分布以及减少的管道，从而降低安装成本和空间使用情况。

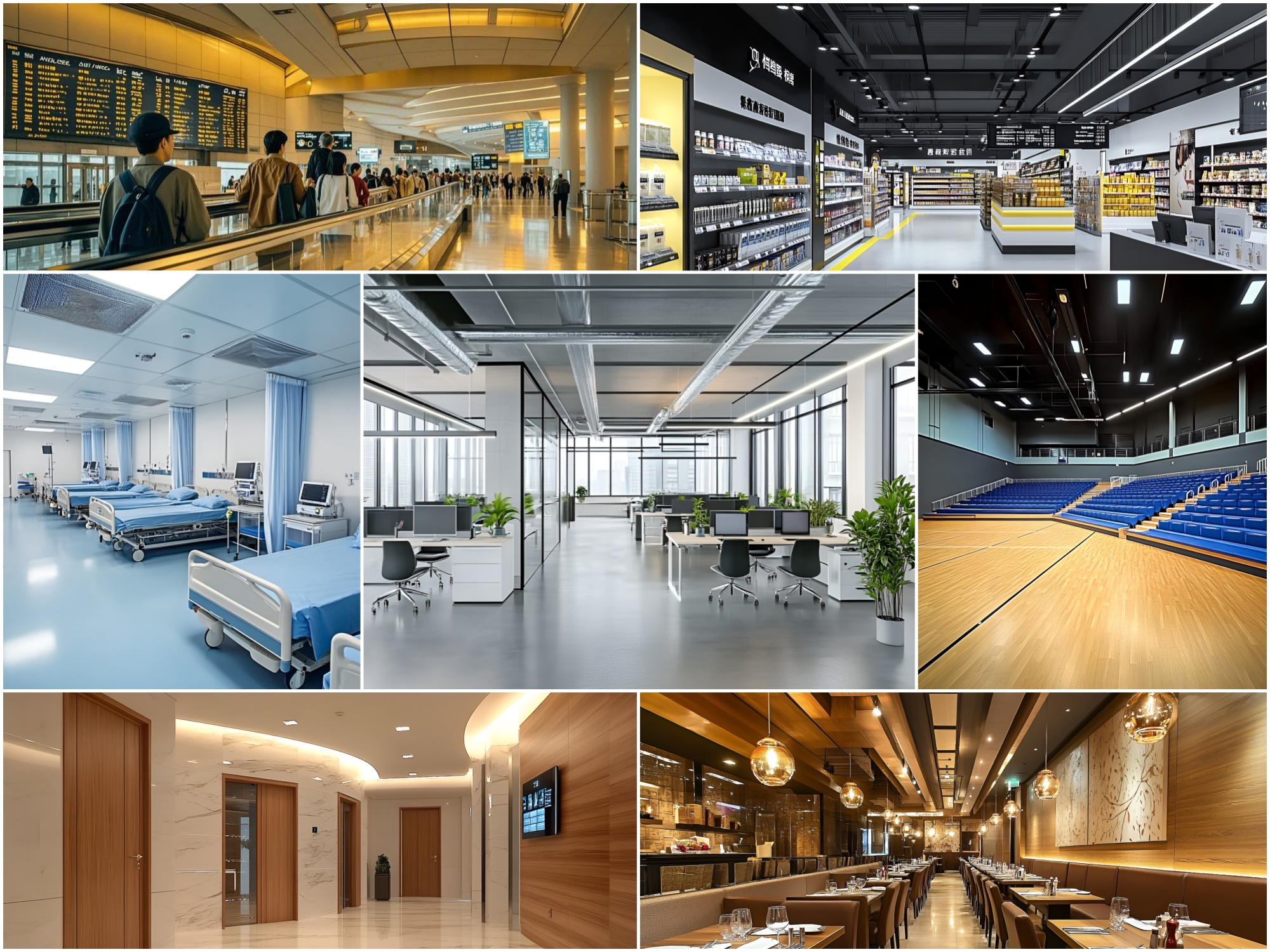

适用的场景包括大型购物中心，超市，体育馆，展览馆和火车站等候大厅-大型高天花板空间（通常 ≥4米）需要有效的空气循环和温度控制。
1。安装方法
水平的鹰嘴安装在水平布局的地板上。需要将它们放在平坦的表面（带有水泥水平或钢基底座）上，以确保稳定的操作。
单位可以按大小定制，通常是模块化的，可以组合不同部分（例如，滤镜，冷却，加热，加湿）。管道连接通常使用密封垫圈（例如，耐温橡胶）的法兰来确保气密性。必须保留足够的维护空间（两侧为500 - 800毫米，顶部为400 - 600毫米）。
2。空气供应距离
凭借更大的风扇功率和更高的压力，并与适当的管道设计相匹配，空气供应距离可以达到27米55 。这些单元适用于中度至长距离空气供应，可以将条件空气分配到多个房间或具有稳定气流和高温控制精度的大面积（ ± 1° C）。
3。关键优势和应用程序方案
优势包括广泛的气流范围（Ruidong水平湖泊：2000 - 50000 M³ / h），完整的功能部分和高热量交换效率，满足复杂的空气处理需求。
适用的场景包括大型办公室，酒店大堂，医院门诊建筑，图书馆大厅和购物中心地板-中型至中央空气处理区。
1。安装方法

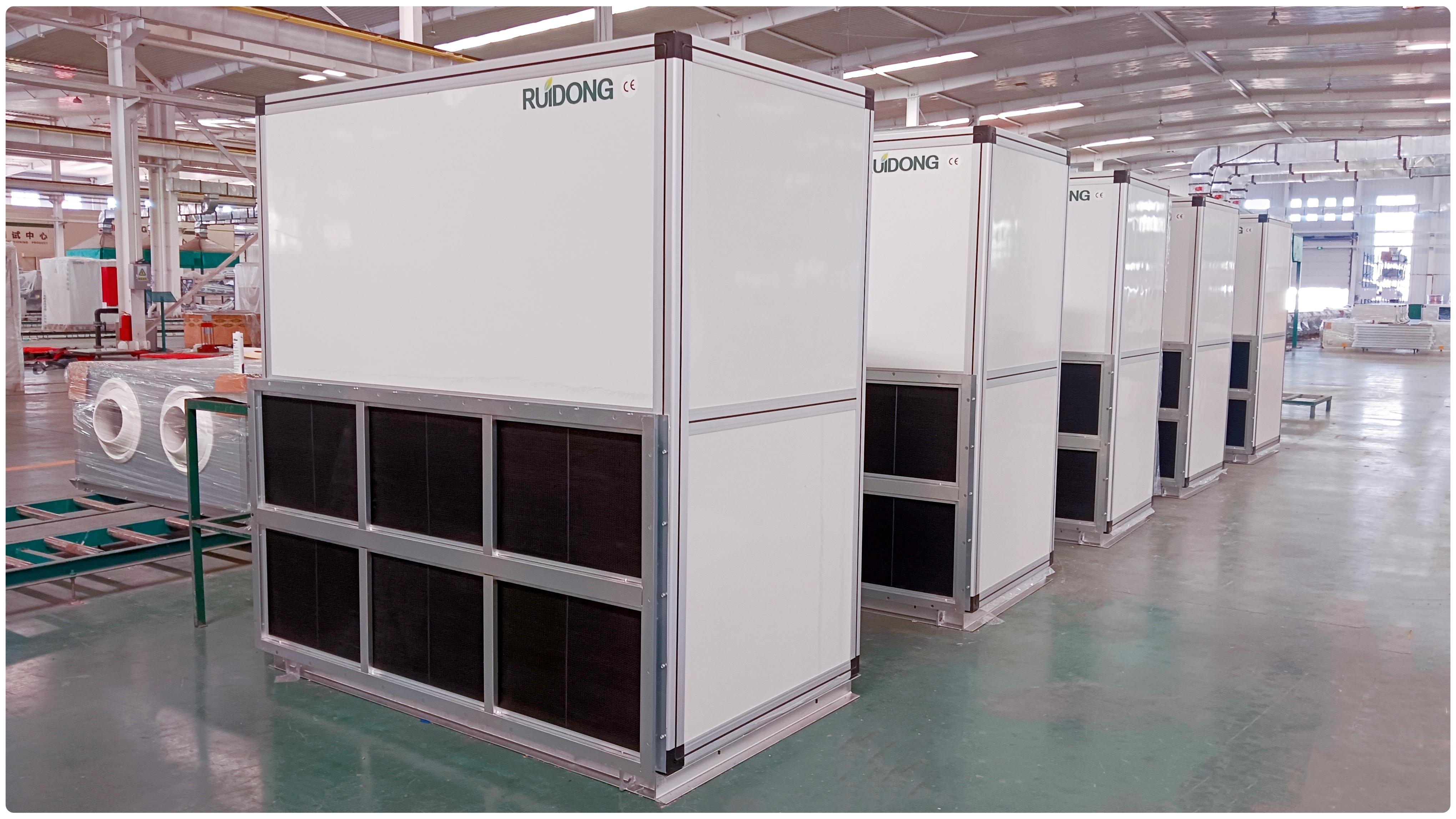

垂直的Ahus直立安装在地板上，占据了一个小的脚印（水平单元的1/3至1/2），适用于拐角，设备室或走廊侧等狭窄空间。必须将单元放置在水平表面上，可调节脚（50 - 100 mm）以避免振动。
气入口和出口方向是灵活的-侧面入口/顶部插座或底部插座-取决于现场要求。风管通过法兰密封连接，以防止泄漏。维护门位于正面或侧面，仅需要200 - 300毫米的顶部间隙。
2。空气供应距离
空气供应距离在天花板安装和水平类型之间，通常 27为55米。由于结构较高和风扇的位置更高，可以使用出口设计（例如，双层百叶窗，扩散器）进行优化气流，以有效覆盖适用于中型区域的中层空间。
3。关键优势和应用程序方案
优点包括较小的占地面积，灵活的安装和完整的功能，从而在有限的空间中实现了高气流处理。
适用的方案包括酒店走廊旁边的设备室，小购物中心的辅助区，医院走廊以及办公楼中的储藏室或洗手间附近的设备。

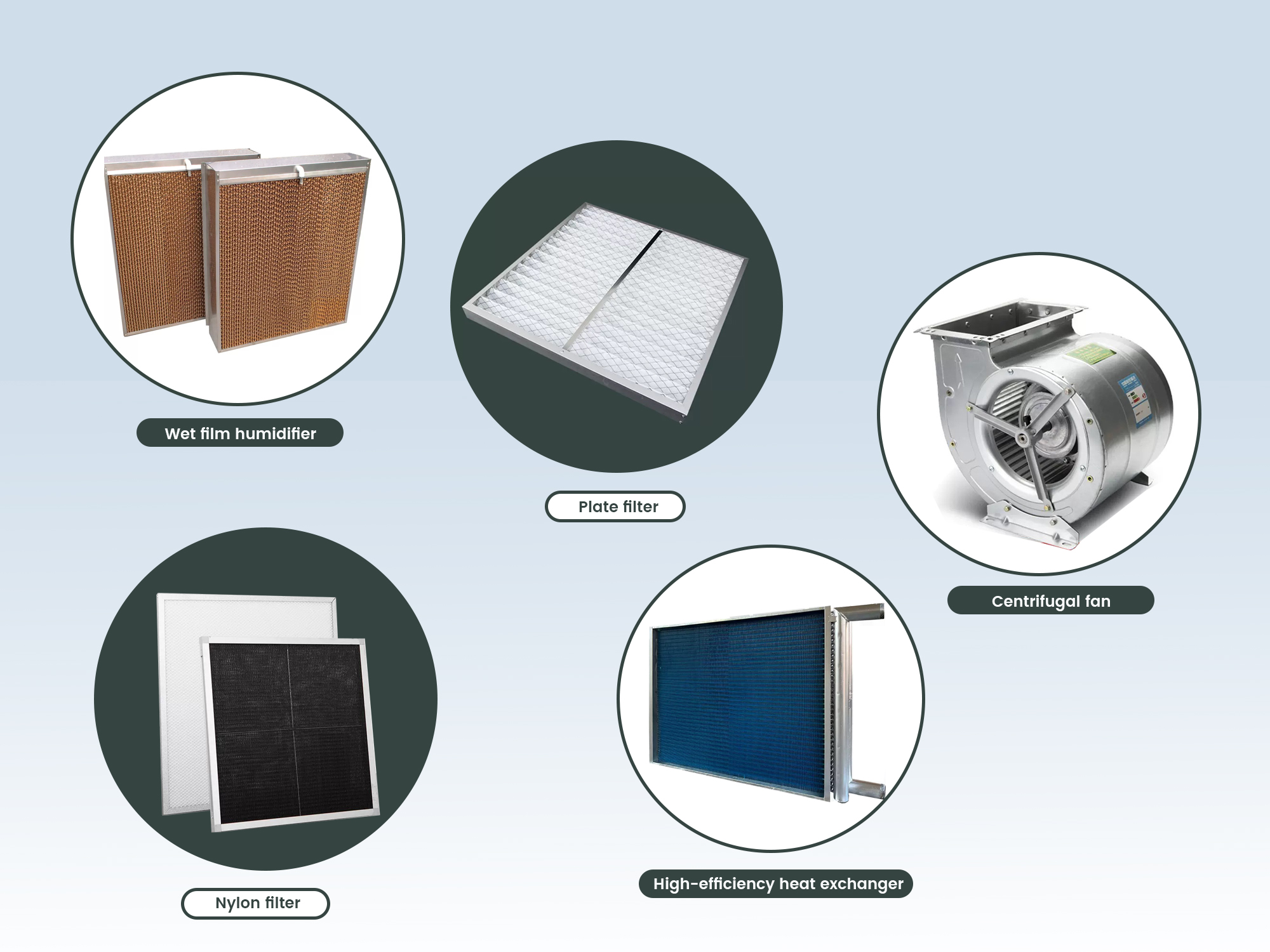

1。加湿和过滤配置
（1） 加湿功能：不改变单位大小，可以添加湿膜的加湿模块。它使用自然蒸发，不产生白色的雾气，并根据室内需求自动调整湿度（根据单位空气量特别匹配）。
（2） 过滤配置：
L 标准过滤器：返回装有尼龙网格过滤器的进气口，这是一种过滤精度为1-10μm的主要过滤器，对大灰尘颗粒有效，易于清洁和更换。
l 可选滤波器：可以选择主面板滤波器（≥5.0μm颗粒的效率为40–60％）。对于更高的清洁度，可以使用中等或高效率过滤器。
2。冷却线圈行选项
冷却（或加热）线圈有4行，6行和8行配置：
L 4-行管： 较小的热交换区，适用于较小的空间，较低的热量换需求，紧凑且能效。
L 6-行管道：中等区域，主流配置，适合大多数冷却/供暖需求（例如，办公室，酒店大厅），平衡热交换效率和能耗。
L 8-行管道：最大的面积，最高效率，适合高热量换需求方案（例如，寒冷的气候，高热设备室，高温/湿度新鲜空气）。它可以快速调节气温并确保室内温度的稳定性。
3。 操作参数标准
空气处理单元分为两种操作模式： 返回空气模式和新鲜空气模式：
返回空气模式（主要是室内空气，新鲜空气≤30％）：
l 冷却：冷水7°C/12°C，入口空气27°C/19.5°C db/wb，冷却能力10.5–377.9 kW。
L 加热：热水60°C，进气空气21°C DB，加热能力17.2–619.8 kW。
新鲜空气模式（新鲜空气模式（主要处理户外新鲜空气，有很高的新鲜空气，通常≥70％，甚至100％新鲜空气）：
l 冷却：冷水7°C/12°C，进气空气35°C/28°C dB/wb。
L 加热：热水60°C，入口空气7°C dB。
1。 有效的热量交换：卢文自制成的高品质的表面冷却器
Ruidong的专有冷却线圈使用具有亲水性铝鳍的高质量铜管，该铜管使用机械扩展制造，以进行紧密接触和高效率。
线圈以2.0 MPa的渗漏测试。 0.12毫米的亲水铝箔可防止水积聚和腐蚀，从而延长使用寿命。
2。 稳定和低噪声操作
L 双进口离心风扇具有动态和静态平衡测试，以进行平稳，安静的操作。
l 低振动设计可将噪声传播降低30％以上，并防止结构性影响。
l 国际品牌的轴承可确保长寿和较低的维护。
3。 耐用且安全的结构
l 没有热桥，高强度，轻质和耐腐蚀的铝合金框架。
l 具有高密度聚氨酯泡沫绝缘的双面彩色钢板防止凝结和能量损失。
4。 轻松维护
l 自触电通道门锁确保气密性并允许快速访问过滤器更换或清洁线圈。
L CRAA认证，可确保可靠的绩效和质量为苛刻的应用程序。
感谢您选择Ruidong小组。我们致力于提供高效，可靠和节能的空气处理解决方案。如果您在产品选择，系统设计或安装过程中有任何疑问，请随时与我们联系。我们敬业的团队准备提供专家支持，并帮助您创建一个舒适，健康和可持续的室内环境。
